Kalibrierdorn-Satz für Filzdichtungen in Gehäusen - 6206 - D35-D15 x L18

Zuverlässige Montagevorbereitung für filzgedichtete Lagerstellen

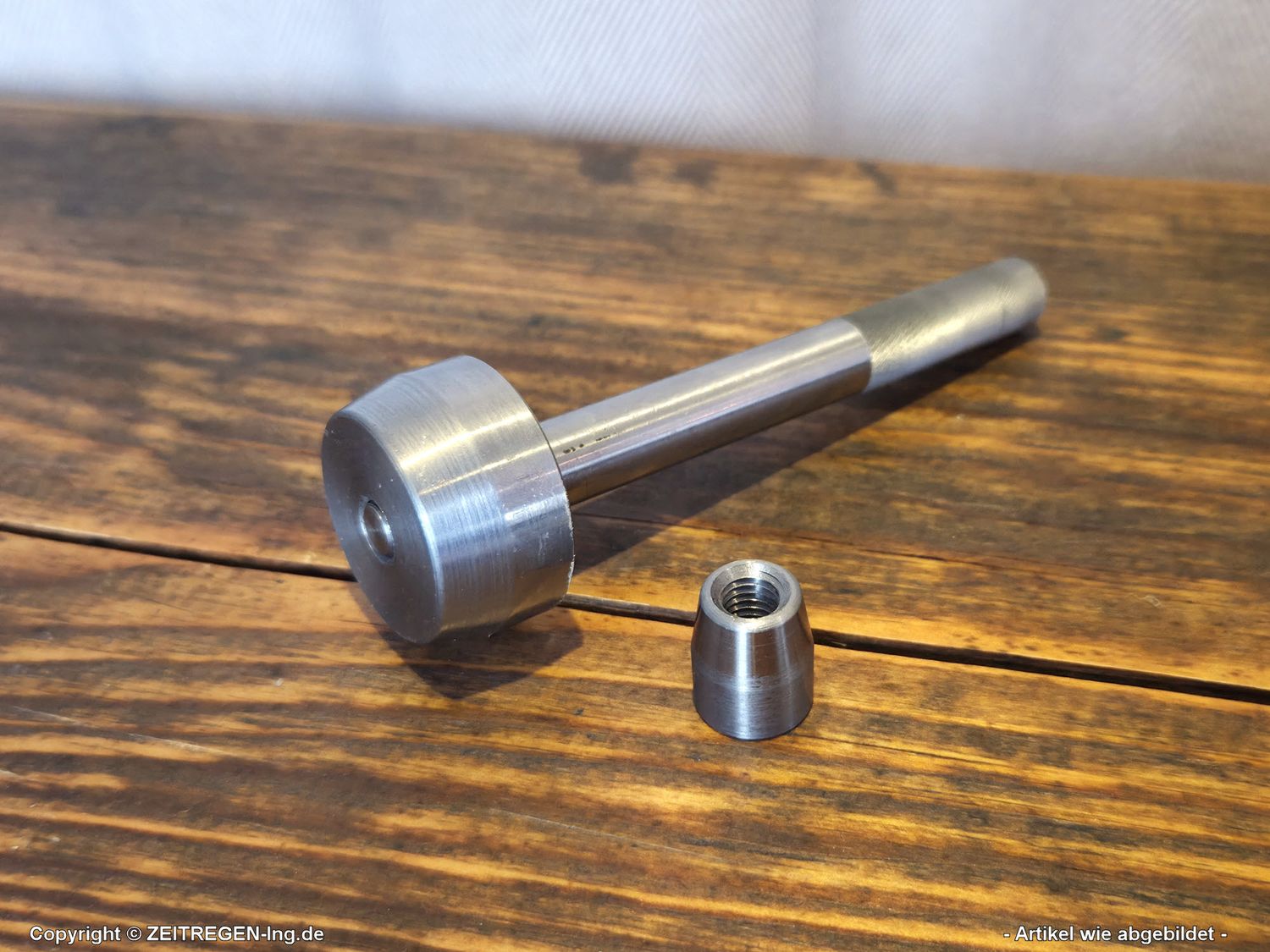

Set aus Griff und zwei Kalibrierköpfen zur sicheren und gleichmäßigen Montage von Filzdichtungen in Lagerschilden (Lagerdeckeln) von Elektromotoren für Rillenkugellager der Größe 6206.

Präzise Unterstützung bei der Montage von Filzdichtungen

Diesen Kalibrierdorn-Satz habe ich entwickelt, um Filzstreifen sicher, gleichmäßig und dauerhaft in die vorgesehenen Nuten von Gehäusebohrungen einsetzen zu können. Gerade bei der Überarbeitung und Instandsetzung von Maschinen stellt für mich das korrekte Einsetzen der Filzdichtung eine entscheidende Voraussetzung für die spätere Funktion dar. Der Kalibrierdorn gewährleistet dabei ein sauberes "Einmassieren" der Dichtung und sorgt dafür, dass sich der Filz zuverlässig bis in den Nutgrund einlegt.

💡TIPP: Den Kalibrierdorn führe ich mit leicht taumelnden Bewegungen ein, um die Filzdichtung gleichmäßig zum Nutgrund zu bewegen.

Exakte Passung für störungsfreie Lagerschildmontage

Durch die auf das Wälzlager abgestimmten Kalibrierköpfe wird sowohl der Sitz des Filzes im Bereich des Außenrings als auch im Bereich der Welle präzise vorbereitet. Dies minimiert das Risiko ungleichmäßiger Filzverteilung und dem daraus resultierenden Abscheren von Filzelementen. Im Ergebnis lässt sich das Lagerschild des Elektromotors deutlich leichter über das Rillenkugellager der Größe 6206 schieben, und das Überstreifen über die Motorwelle erfolgt ebenso frei von störenden Widerständen.

Gerade bei filzgedichteten Lagerstellen erreiche ich damit eine gleichbleibend hohe Montagequalität.

Vielseitig einsetzbar – über den Elektromotor hinaus

Ursprünglich habe ich dieses Werkzeug für die Revision des historischen Asynchron-Elektromotors des Typs BTG der Firma Blocher-Motor (BLO) entwickelt.

Dieses Montagewerkzeug ist jedoch ebenso für zahlreiche weitere Anwendungen in allgemeinen Gehäusekonstruktionen geeignet, in denen Filzdichtungen eingesetzt werden.

Für die Werkstattpraxis entwickelt

Der Kalibrierdorn ist für engagierte Hobbytüftler geeignet, die ihre Werkzeugmaschinen mit Sorgfalt instand setzen und Wert auf präzises Arbeiten legen. Er ersetzt provisorische Hilfsmittel durch eine saubere, reproduzierbare Lösung und trägt damit wesentlich zur Qualität der Gesamtarbeit bei.

Handwerkliche Fertigung mit Herkunft

Der Kalibrierdorn ist im Schwarzwald entstanden 🌲 – gefertigt in Urgroßvaters-Tüftlerwerkstatt 🛠️.

Diese Herkunft steht für einen nüchternen, praxisnahen Ansatz: funktional durchdacht, solide ausgeführt und aus dem tatsächlichen Bedarf meiner tagtäglichen Werkstattarbeit heraus entwickelt.

Du möchtest den Kalibrierdorn selbst anfertigen? Hier bekommst Du den passenden Zeichnungssatz. ▶
