VW T4 Campingmodul (Zeichnungssatz)
+7
+6
+5
+4
+3
+2

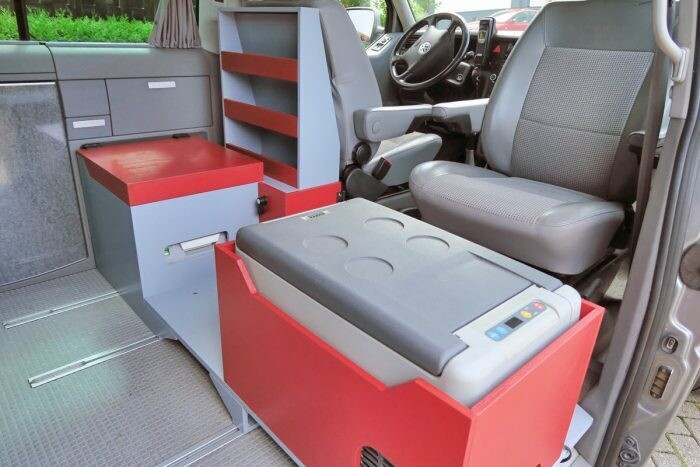

VW T4 Campingmodul (Zeichnungssatz)

Art.-Nr. 0015-01 (Zeichnungssatz)
46,73 €
PDF-Datei
Lieferzeit: innerhalb von 2 Stunden
Sie erhalten eine E-Mail mit dem Produktanhang, unmittelbar nachdem Sie für die Bestellung bezahlt haben.
1
Auf den Merkzettel
VW T4 Campingmodul (Zeichnungssatz)
Produktbeschreibung
Marke: ZEITREGEN®-Ingenieursgeist

Kühlschrank - Toilette - Stauraum.
Mit diesem Campingmodul entsteht ein neues Raumgefühl im Bulli, das einen Hauch echten Wohnmobilcharakter verspüren lässt.

Die Materialkosten belaufen sich auf ca. 450 €

Je nachdem, woher Du Dein Holz beziehst, welche Verbinder Du nutzt und was für einen Holzschutz Du verwendest. Toilette und Kühlschrank sind nicht in der Kalkulation enthalten. Stand Januar 2021²


WARUM DIESES CAMPINGMODUL ENTSTAND

  • Weil wir sehr viel und lange mit unserem VW-Bus in Wildcamping-Urlauben unterwegs waren.
  • Und das mit den Ansprüchen meiner zwei Kinder und meiner Frau.
  • Sie wollten im Bus auf Toilette gehen können, das Toilettenpapier gleich griffbereit.
  • Sie wollten gemütlich drinnen am Klapptisch sitzen können.
  • Dabei sollten die Füße immer schön warm an den Öffnungen der Standheizung lehnen.
  • Papa wollte auf dem drehbaren Beifahrersitz essen und schnell Zugriff zum Kühlschrank haben.
  • Die Kinder wollten auf der ausgeklappten Rückbank schlafen können.
  • Mama und Papa wollten auch noch im Aufstelldach die Wärme abbekommen.
  • Papa wollte das Modul zügig wieder rausnehmen und in die Garage stellen können.
  • Und…, und,…. und,…
…also habe ich jahrelang gebaut, genutzt, verworfen und umgebaut, bis dieses Campingmodul entwickelt war.
Drei Jahre lang haben wir das fertige Modul in vielen Urlauben genutzt und es so dem Familien-Stresstest unterzogen.
Prädikat: „Alle glücklich und hält“
Jetzt ist unser Bus mit dem Campingmodul verkauft.

Und Du kannst es jetzt nachbauen.


REINE ZEICHNUNGEN – VOLLER FOKUS

Auf eine detaillierte Bauanleitung kannst Du verzichten?
Du kommst mit blanken Fertigungs- und Explosions-Zeichnungen zurecht?
Dann bietet Dir dieser Zeichnungssatz den vollen Fokus auf die wesentlichen Elemente für Deinen Selbstbau.


WAS DU VON MIR BEKOMMST

Fertigungszeichnungen aller notwendigen Sägezuschnitte.
Montagepläne inkl. notwendiger Positionsbemaßungen der einzelnen Bauelemente.
Eine ordentliche Stückliste mit Bezugsquellen für Scharniere, Schließer, T-Nutensteine und
Befestigungsschrauben zur Montage am Schienensystem des Fahrzeugs.
Einen Zuschnittplan, um materialsparend zu arbeiten.

Ein 3D-PDF der gesamten Baugruppe zur dreidimensionalen und interaktiven Betrachtung über den Adobe Acrobat Reader.


UM DIESE 5 DINGE KÜMMERST DU DICH SELBST


  1. Geeignetes Birke Multiplex-Plattenmaterial organisieren.
  2. Die Verbindungsart der Platten untereinander festlegen.
  3. Nötige Holzbehandlung in Form von Streichen oder Ölen.
  4. Einen geeigneten Aufsteller (Klappenhalter) für den Toilettendeckel aussuchen.
  5. Alles selbst sägen, bohren, verbinden, streichen, usw.


WICHTIG! MASSBLATT PRÜFEN

Prüfe, ob das hier beschriebene Campingmodul in Form und Gewicht zu Deinem VW-T4 und den aktuellen Kühlschrank- wie Toilettenmaßen passt. Schaue Dir hierzu das Maßblatt an und versichere Dich, dass alle Angaben mit Deinen Gegebenheiten übereinstimmen.

Maßblatt hier herunterladen:
📄0015-01 Maßblatt VW T4 Campingmodul 102962 1386 01.pdf


SCHWIERIGKEITSGRAD

Der Hobbybastler
(Montage + Bearbeitung mit »speziellen« Hand- und Elektrowerkzeugen)


LESEPROBE

Lade Dir die kostenlose Leseprobe herunter, um einen kurzen Einblick zu bekommen:

Hier herunterladen
📄0015-01 Leseprobe Zeichnungssatz.pdf




Bilder mit Beschreibung

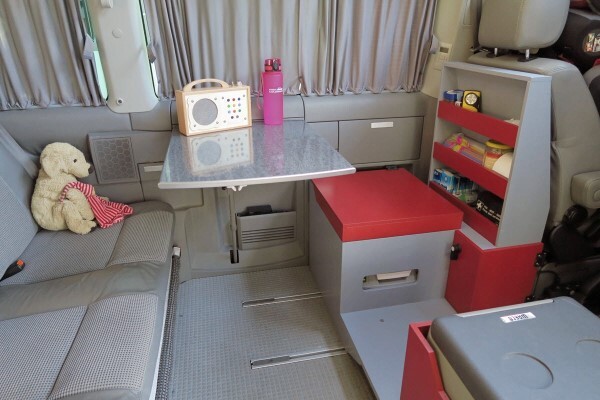

Bei ausgeklapptem Tisch leistet der Hocker wertvolle Dienste. Und der Kühlschrank ist stets erreichbar.

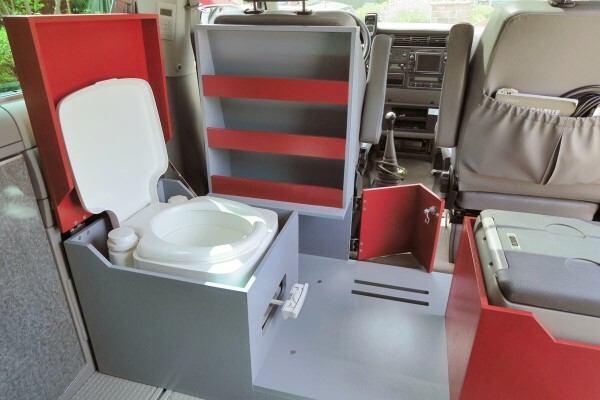

Die Toilette ist unauffällig im Hocker versteckt. das Schränkchen bietet ausreichend Platz für Toilettenpapier und Wasserzusätze.

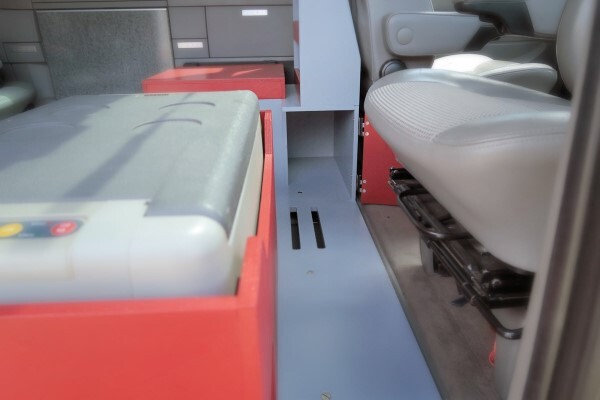

Ein kleiner Schrank mit Tiefblick und erstaunlich viel Stauraum. Zwischen Drehsitz und Kühlschrank ist ausreichend Platz für die Füße.

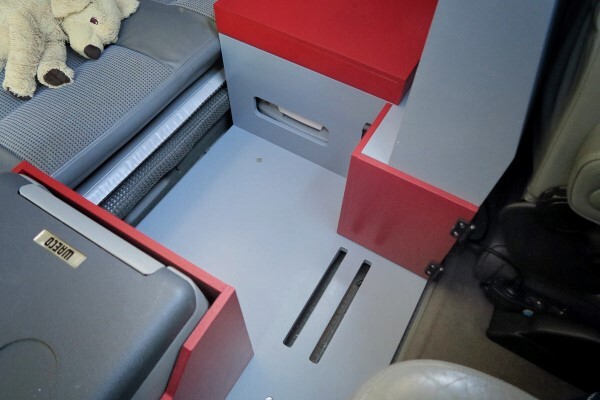

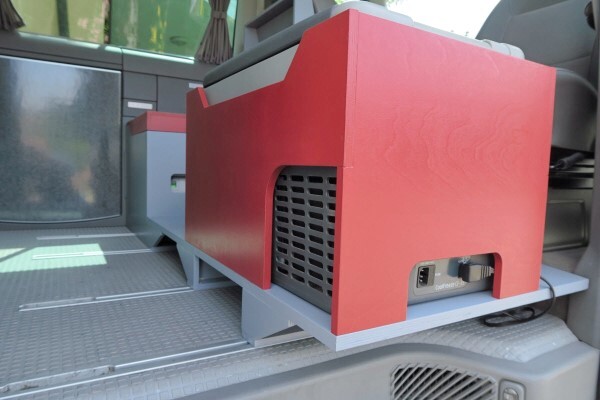

Der Kühlschrank kann frei atmen und die Anschlüsse sind jederzeit erreichbar. Dank des doppelten Bodens können die Luftaustrittsdüsen der Fahrgastraumheizung ungehindert Ihren Dienst verrichten.


Unter den Lüftungsschlitzen sind die Austrittsdüsen der Warmluftstandheizung des VW-T4. So wird die warme Luft auch zum Drehsitzpassagier geleitet

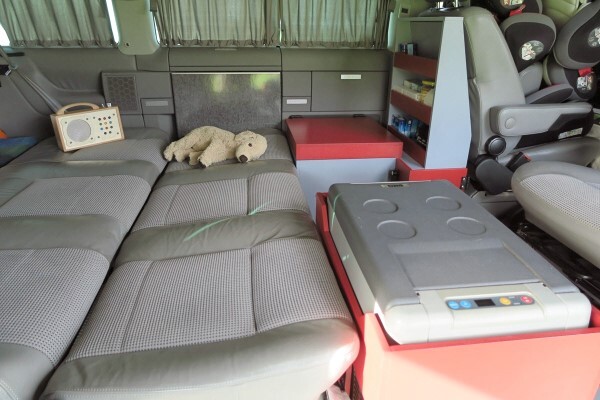

Auch die Bettfunktion des T4 Multivan ist noch voll nutzbar.


Technische Beschreibung

Ausgelegt für die Campingtoilette
Porta Potti Qube 365

Passender Kühlschrank

Waeco CoolFreeze CF-365

Ausgelegt für Fahrergröße
bis 1,96 m
Fahrersitz kann komplett nach hinten gefahren werden.
Dabei recht aufrechte und dennoch bequeme Position.

Gewicht
ca. 33 Kg
(ohne Holz-Verbindungselemente)

Für folgendes Fahrzeug ausgelegt
VW-T4 2,5 Tdi
Multivan 2 – Highline
Baujahr 2003


Wissenswert !
Das komplette Campingmodul wird mit sechs T-Nut-Muttern im Schienensystem des VW T4 festgeschraubt.
Für den problemlosen Einbau werden aufgrund der Größe und des Gewichtes zwei Personen benötigt.
Die am fertigen Campingmodul vormontierten Nutensteine werden in die Nut-Aussparungen des VW T4-Schienensystems eingeführt.
Danach wird das Campingmodul auf Position geschoben und von oben festgeschraubt.
