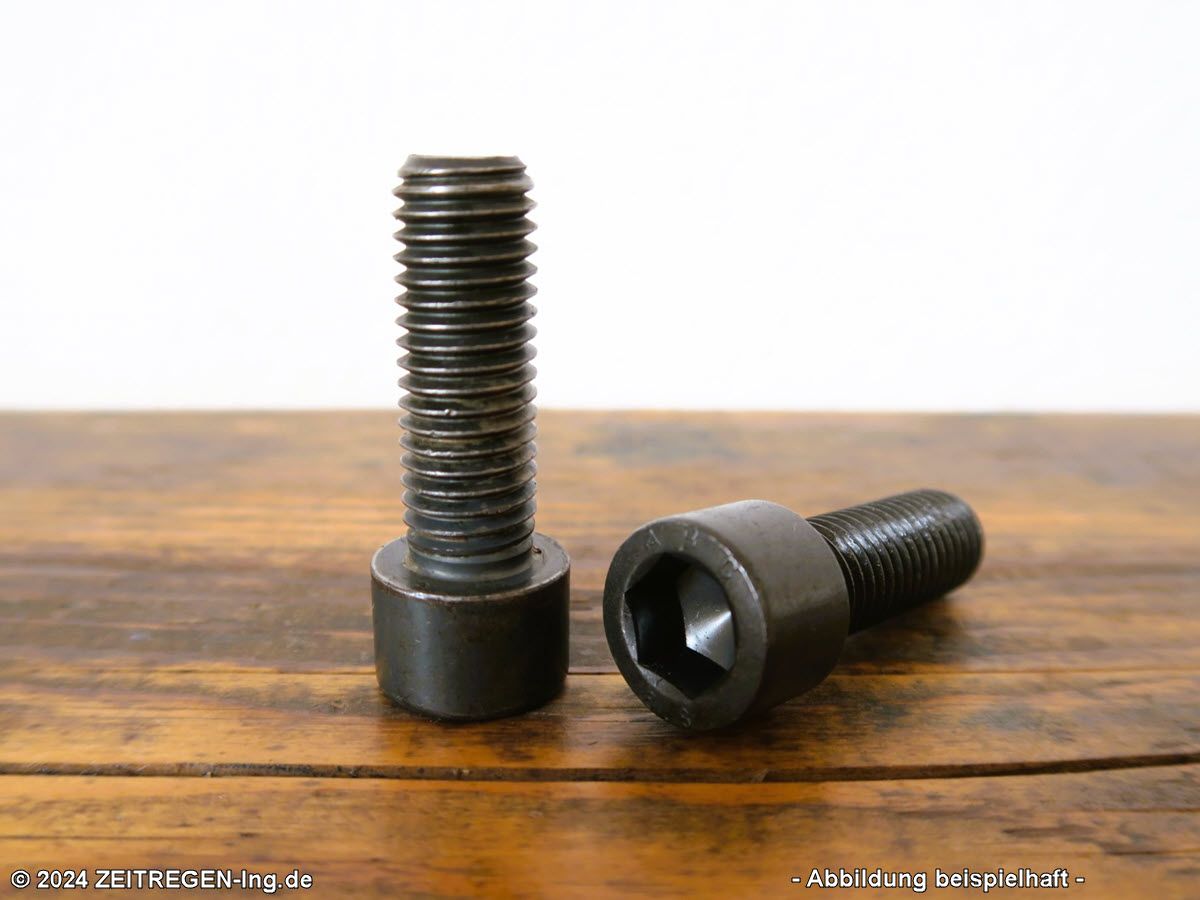

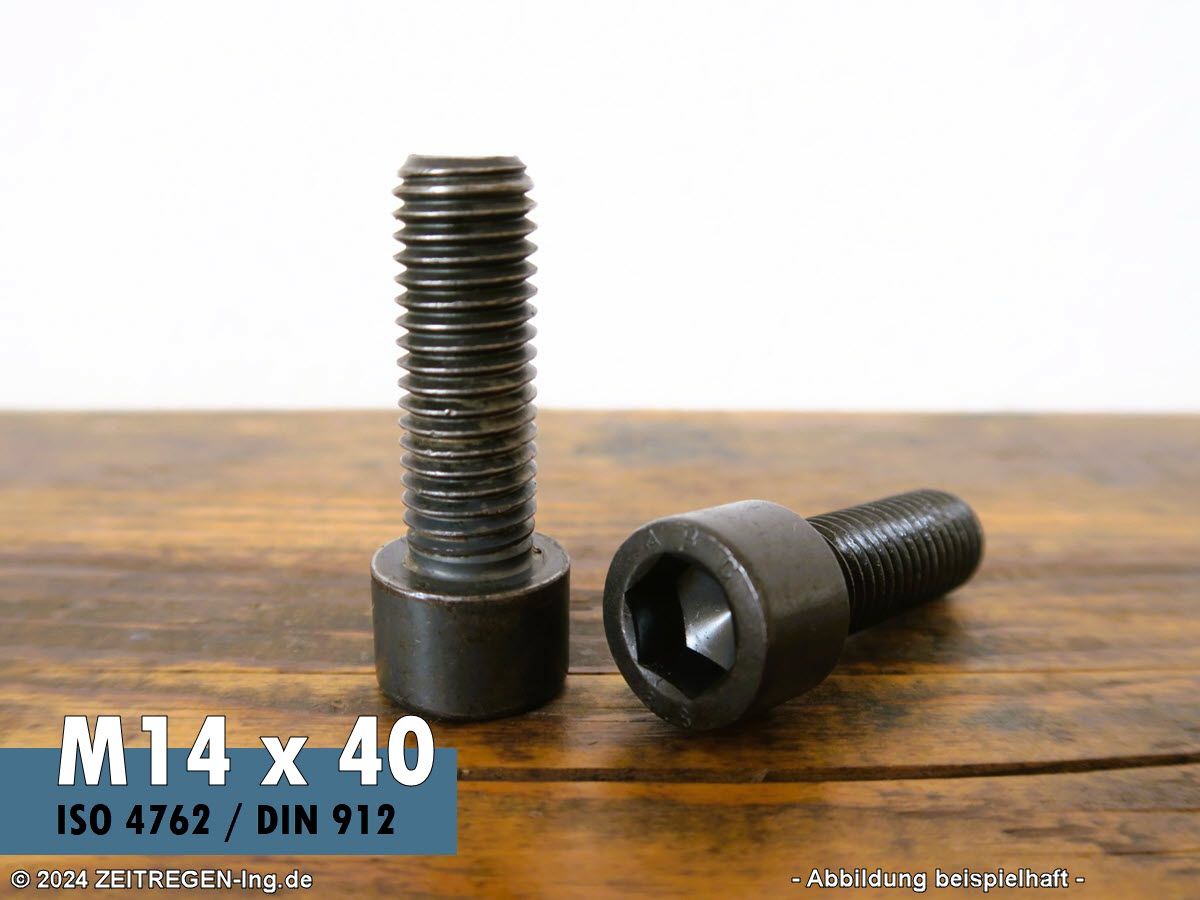

Zylinderschraube mit Innensechskant ISO 4762 - M14 x 40 - 8.8 Stahl blank

Charakteristisch für die M14 Zylinderschraube mit Innensechskant nach der Norm ISO 4762 (alte Vorgänger-Norm DIN 912) ist der zylindrische Schraubenkopf sowie das metrische ISO-Außengewinde. Diese Zylinderschraube verfügt über einen hohen Kopf, wobei die Kopfhöhe dieser Schraube dem Gewinde-Nenndurchmesser (Gewinde-Außendurchmesser) entspricht (h = d).

Es handelt sich bei dieser Zylinderschraube mit M14-Gewinde, nach der Norm ISO 4762, um eine Stahl-Schraube mit einem Gewinde-Außendurchmesser von 14 mm, in Fachkreisen Nenndurchmesser genannt. Die Schaftlänge beträgt 40 mm und ist der längliche Teil der Schraube, auf welchem das Gewinde angebracht ist. Da diese Schraube ein Vollgewinde aufweist, welches sich über den gesamten Schrauben-Schaft bis unter den Schrauben-Kopf erstreckt, ist ebenfalls das Gewinde annähernd 40 mm lang.

ZUR BEACHTUNG: In der Praxis wird die Länge einer Zylinderschraube ausschließlich über die Nennlänge, also die Länge des Schraubenschaftes angegeben.

Der Schraubentyp ISO 4762 - M14 x 40 - 8.8 ist austauschbar mit der Schraube DIN 912 - M14 x 40 - 8.8, da diese Normen identische Abmessungen aufweisen.
