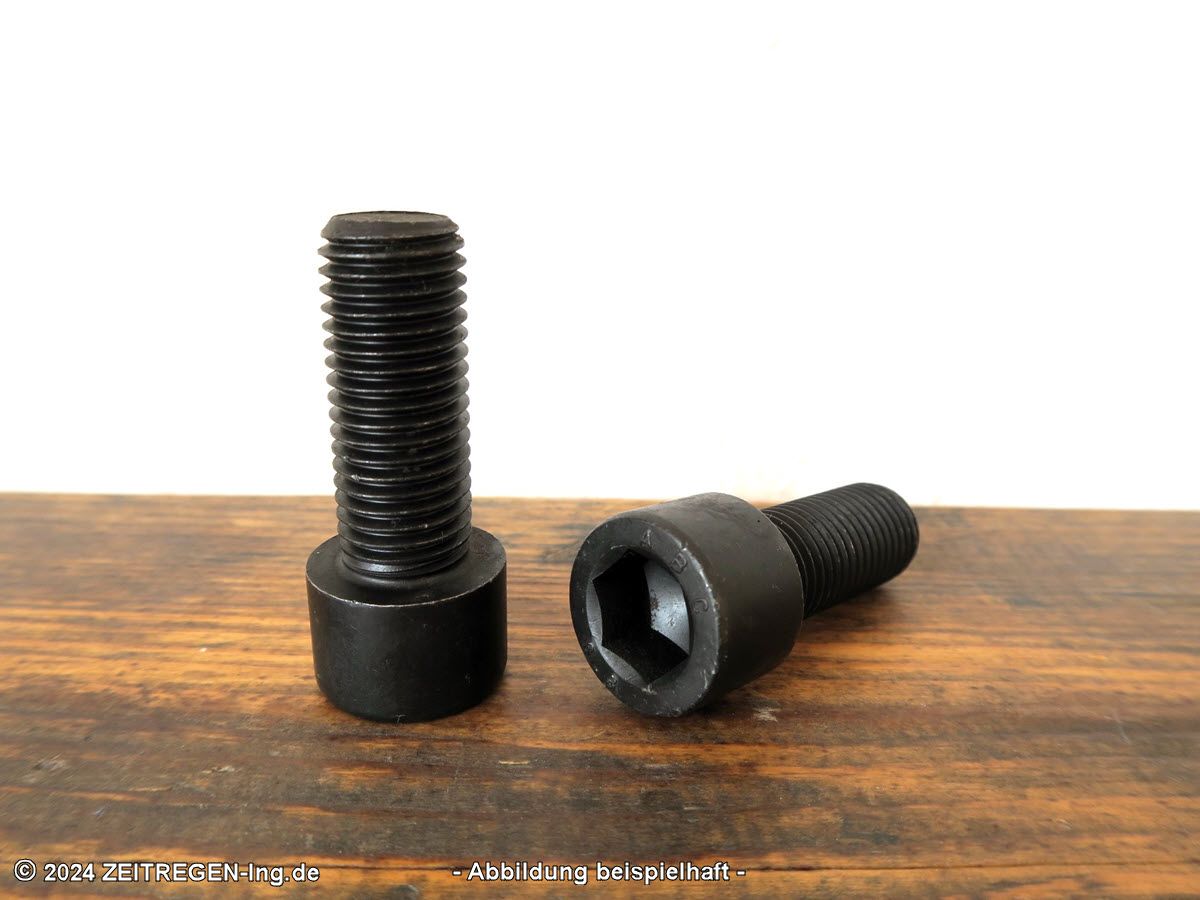

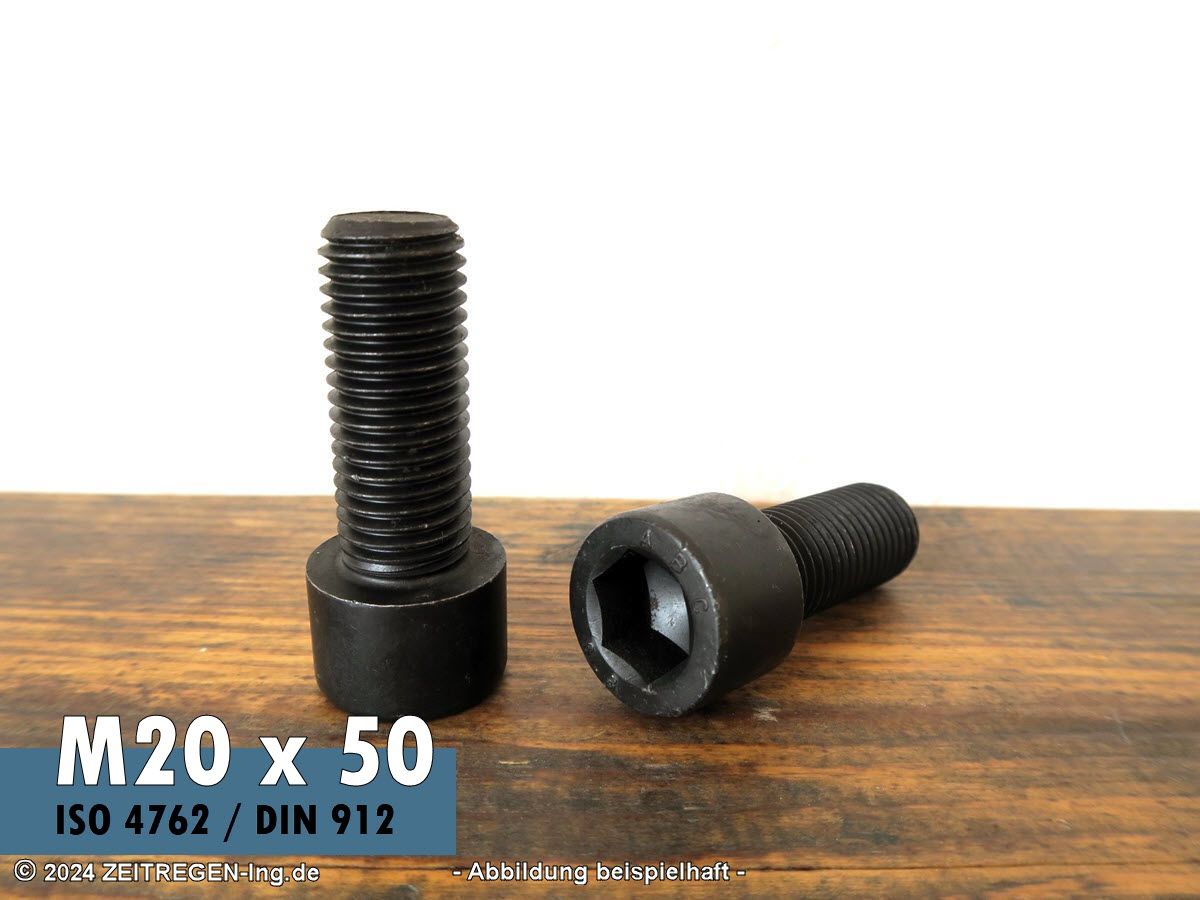

Zylinderschraube mit Innensechskant ISO 4762 - M20 x 50 - 8.8 Stahl blank

M20 x 50 Stahlschraube mit Zylinderkopf und Vollgewinde, nach ISO 4762

ℹ️ Preis pro Schraube
Bei Abnahme aller im Lagerfach befindlichen Schrauben gewähre ich einen attraktiven Mengenrabatt.

Technische Eigenschaften

Die nötigsten Informationen für den Handwerksprofi.

• Schrauben-Schaftlänge: 50 mm
• Gewindelänge: 50 mm, Vollgewinde (Bis unter Kopf)
• Gewinde: M20 (Metrisches ISO-Regelgewinde)
• Gewinde-Nenndurchmesser: 20 mm
• Gewinde-Steigung: 2,5 mm
• Antriebsart: Innensechskant
• Schlüsselweite: 17 mm
• Kopfhöhe: 20 mm
• Kopf-Außendurchmesser: 30 mm
• Festigkeitsklasse: 8.8
• Material: Stahl
• Oberflächenbehandlung: blank (unbehandelt)
• Ähnliche Normen: DIN 912

*ZUR BEACHTUNG

Detaillierte Beschreibung für Hobbytüftler und Selbstbau-Freunde

Charakteristisch für die M20 Zylinderschraube mit Innensechskant nach der Norm ISO 4762 (alte Vorgänger-Norm DIN 912) ist der zylindrische Schraubenkopf sowie das metrische ISO-Außengewinde. Diese Zylinderschraube verfügt über einen hohen Kopf, wobei die Kopfhöhe dieser Schraube dem Gewinde-Nenndurchmesser (Gewinde-Außendurchmesser) entspricht (h = d).

Es handelt sich bei dieser Zylinderschraube mit M20-Gewinde, nach der Norm ISO 4762, um eine Stahl-Schraube mit einem Gewinde-Außendurchmesser von 20 mm, in Fachkreisen Nenndurchmesser genannt. Die Schaftlänge beträgt 50 mm und ist der längliche Teil der Schraube, auf welchem das Gewinde angebracht ist. Da diese Schraube ein Vollgewinde aufweist, welches sich über den gesamten Schrauben-Schaft bis unter den Schrauben-Kopf erstreckt, ist ebenfalls das Gewinde 50 mm lang.

Von Fußspitze bis Kopfende gemessen, weist die Zylinderschraube ISO 4762 - M20 x 50 eine Gesamtlänge von 70 mm auf. Diese Gesamtlänge setzt sich aus der Schraubenkopf-Höhe von 20 mm und der Schaftlänge von 50 mm zusammen und hat im Alltagsgebrauch und bei technischen Anwendungen wenig bis keine Relevanz.

ZUR BEACHTUNG: In der Praxis wird die Länge einer Zylinderschraube ausschließlich über die Nennlänge, also die Länge des Schraubenschaftes angegeben.

Austauschbarkeit mit anderen Schrauben

Der Schraubentyp ISO 4762 - M20 x 50 - 8.8 ist austauschbar mit der Schraube DIN 912 - M20 x 50 - 8.8, da diese Normen identische Abmessungen aufweisen.
