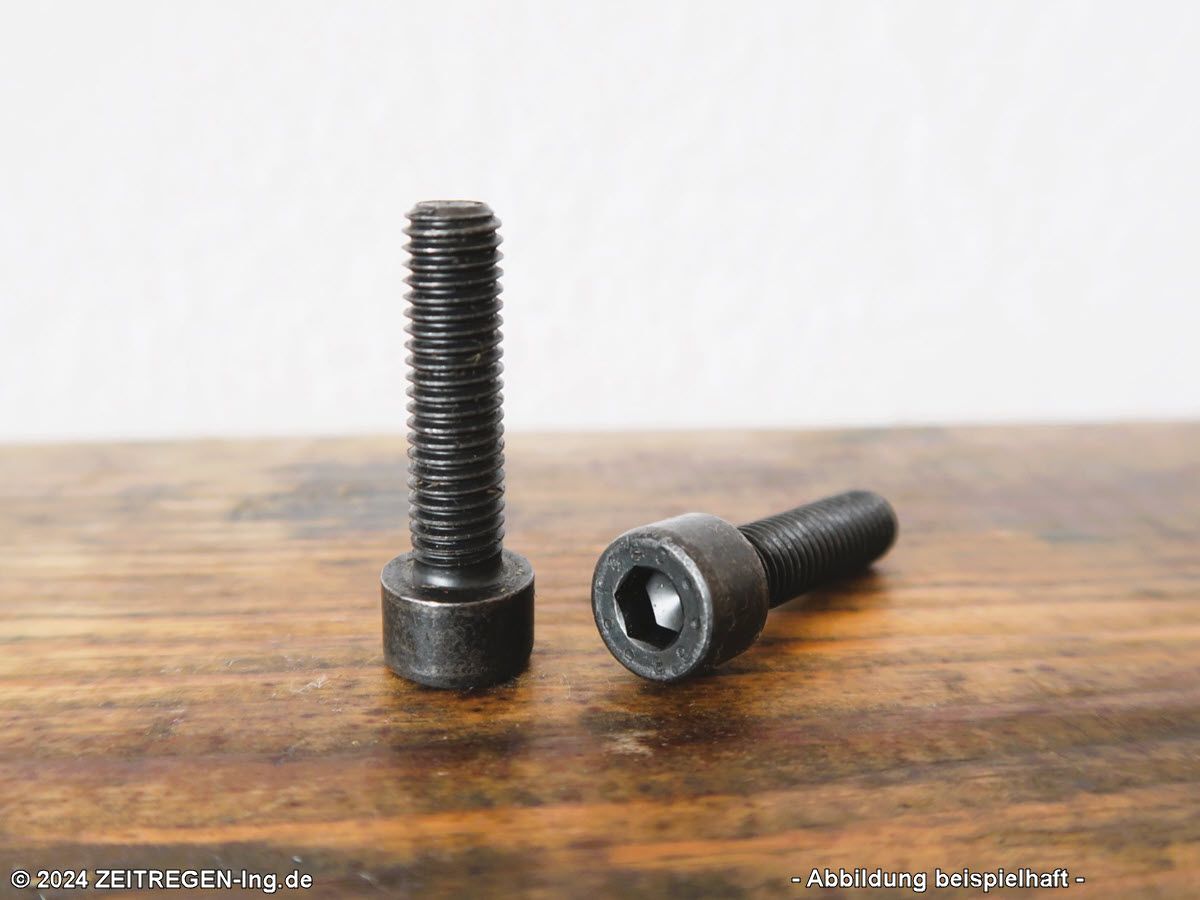

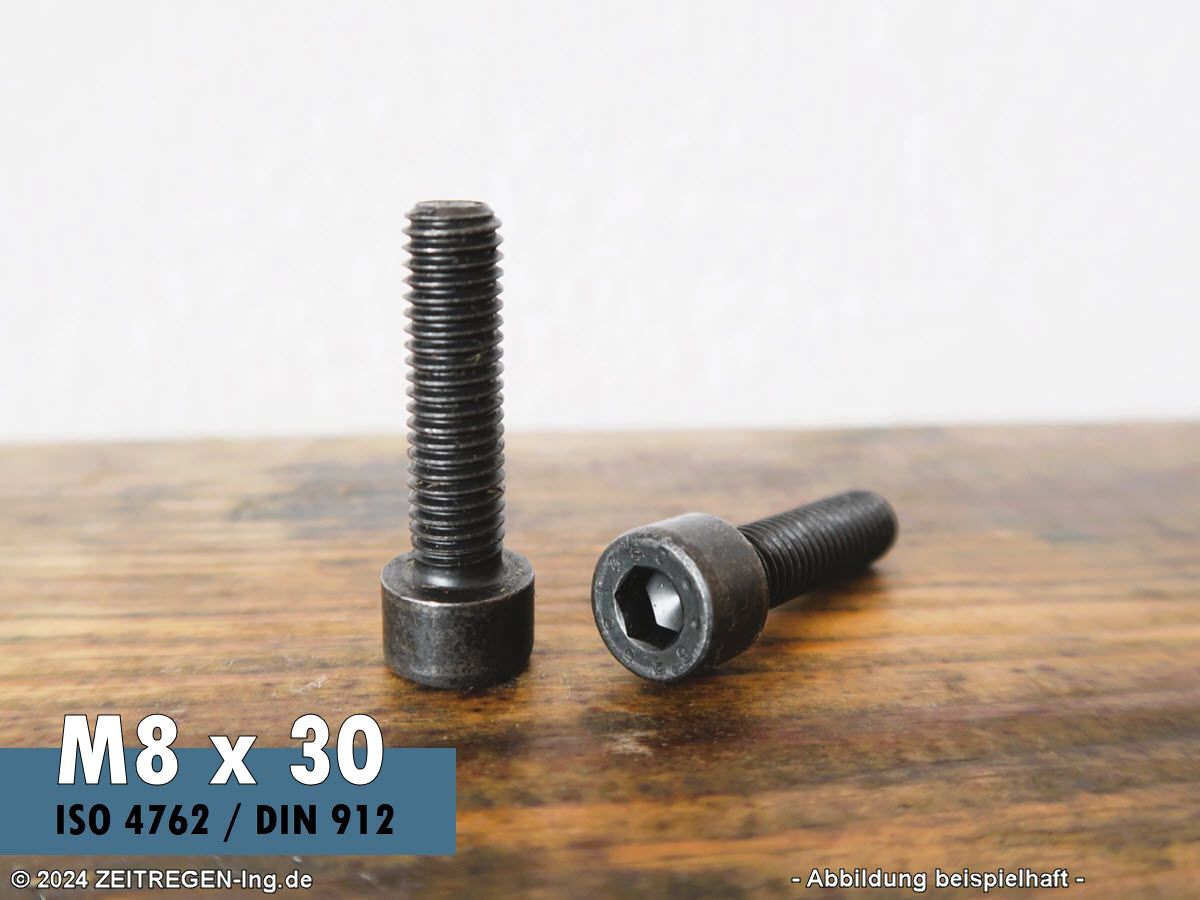

Zylinderschraube mit Innensechskant ISO 4762 - M8 x 30 - 8.8 Stahl blank

Charakteristisch für die M8 Zylinderschraube mit Innensechskant nach der Norm ISO 4762 (alte Vorgänger-Norm DIN 912) ist der zylindrische Schraubenkopf sowie das metrische ISO-Außengewinde. Diese Zylinderschraube verfügt über einen hohen Kopf, wobei die Kopfhöhe dieser Schraube dem Gewinde-Nenndurchmesser (Gewinde-Außendurchmesser) entspricht (h = d).

Es handelt sich bei dieser Zylinderschraube mit M8-Gewinde, nach der Norm ISO 4762, um eine Stahl-Schraube mit einem Gewinde-Außendurchmesser von 8 mm, in Fachkreisen Nenndurchmesser genannt. Die Schaftlänge beträgt 30 mm und ist der längliche Teil der Schraube, auf welchem das Gewinde angebracht ist. Da diese Schraube ein Vollgewinde aufweist, welches sich über den gesamten Schrauben-Schaft bis unter den Schrauben-Kopf erstreckt, ist ebenfalls das Gewinde annähernd 30 mm lang.

Von Fußspitze bis Kopfende gemessen, weist die Zylinderschraube ISO 4762 - M8 x 30 eine Gesamtlänge von 38 mm auf. Diese Gesamtlänge setzt sich aus der Schraubenkopf-Höhe von 8 mm und der Schaftlänge von 30 mm zusammen und hat im Alltagsgebrauch und bei technischen Anwendungen wenig bis keine Relevanz.

ZUR BEACHTUNG: In der Praxis wird die Länge einer Zylinderschraube ausschließlich über die Nennlänge, also die Länge des Schraubenschaftes angegeben.

Der Schraubentyp ISO 4762 - M8 x 30 - 8.8 ist austauschbar mit der Schraube DIN 912 - M8 x 30 - 8.8, da diese Normen identische Abmessungen aufweisen.
