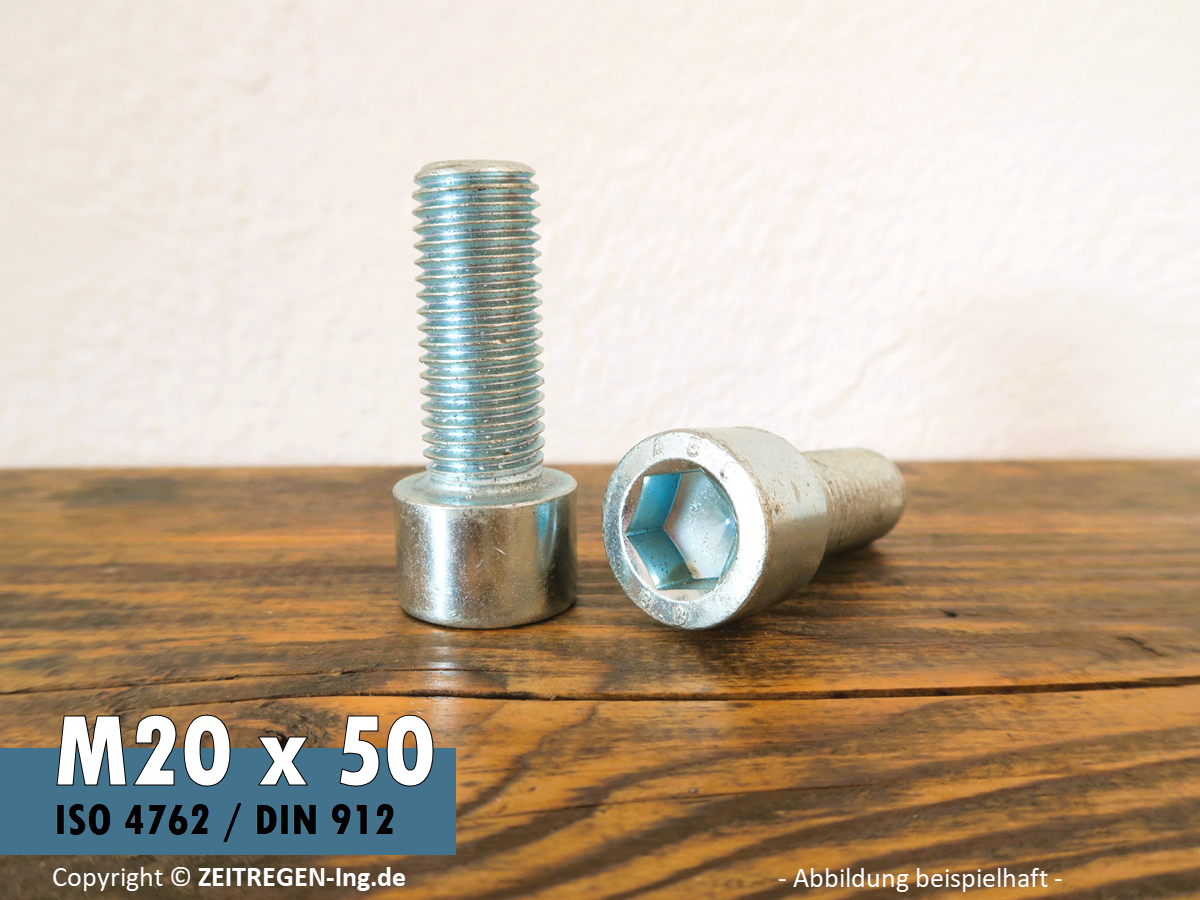

Zylinderschraube mit Innensechskant ISO 4762 - M20 x 50 - 8.8 Stahl verzinkt

Charakteristisch für die M20 Zylinderschraube mit Innensechskant nach der Norm ISO 4762 (alte Vorgänger-Norm DIN 912) ist der zylindrische Schraubenkopf sowie das metrische ISO-Außengewinde. Diese Zylinderschraube verfügt über einen hohen Kopf, wobei die Kopfhöhe dieser Schraube dem Gewinde-Nenndurchmesser (Gewinde-Außendurchmesser) entspricht (h = d).

Es handelt sich bei dieser Zylinderschraube mit M20-Gewinde, nach der Norm ISO 4762, um eine Stahl-Schraube mit einem Gewinde-Außendurchmesser von 20 mm, in Fachkreisen Nenndurchmesser genannt. Die Schaftlänge beträgt 50 mm und ist der längliche Teil der Schraube, auf welchem das Gewinde angebracht ist. Da diese Schraube ein Vollgewinde aufweist, welches sich über den gesamten Schrauben-Schaft bis unter den Schrauben-Kopf erstreckt, ist ebenfalls das Gewinde annähernd 50 mm lang.

ZUR BEACHTUNG: In der Praxis wird die Länge einer Zylinderschraube ausschließlich über die Nennlänge, also die Länge des Schraubenschaftes angegeben.

Durch die weiß verzinkte Schrauben-Oberfläche weist diese Stahlschraube einen guten, hohen Korrosionsschutz für feuchte Außenbereiche auf. Die Farbe von weiß verzinkten Schrauben fällt silbrig-grau aus.

ZUR BEACHTUNG: Verzinkte Schrauben weisen einen hohen Rostschutzgrad auf, solange die Zinkschicht intakt und noch in ausreichender Schichtstärke vorhanden ist.

Festgezogen und wieder gelöst wird diese "Zylinderschraube mit Innensechskant" unter Verwendung eines 17 mm Sechskant-Stiftschlüssels, im üblichen Sprachgebrauch auch oftmals INBUS-Schlüssel oder Sechskantschlüssel genannt.

Auch kann ein Sechskantschlüssel mit Kugelkopf hilfreich sein, falls der 6-kant des Schraubenkopfes schwer zugänglich ist oder ausschließlich mit schräg angesetztem Schraubendreher zu erreichen ist. In diesen Fällen kommen oftmals 6kt-Winkelschraubendreher zum Einsatz.

Der Schraubentyp ISO 4762 - M20 x 50 - 8.8 ist austauschbar mit der Schraube DIN 912 - M20 x 50 - 8.8, da diese Normen identische Abmessungen aufweisen.

(Die internationale Norm "EN ISO 4762" hat die deutsche Norm "DIN 912" im Jahr 1998 ersetzt, um eine weltweite Standardisierung durch die ISO (Internationale Organisation für Normung) zu erreichen. Dadurch wurde die Normung vereinheitlicht, mit dem Ziel die Kompatibilität und Austauschbarkeit von Normteilen und Produkten international zu verbessern. Auch wurde dadurch der weltweite Handel und die Zusammenarbeit in der Industrie erleichtert. So sind nun so manche DIN-Norm-Bauteile direkt mit den neuen ISO-Norm-Bauteilen austauschbar oder sind sich ähnlich und weisen geringfügige Abweichungen untereinander auf.)

• Die Schraubenlänge wird bei Schrauben mit Zylinderkopf als Nennlänge bezeichnet, welche die Länge des Schraubenschaftes von der Spitze bis zum Kopf beschreibt.
• Bei Schrauben mit Teilgewinde ist die Länge des Gewindes (b) ein Teil der Nennlänge (l).
• Der Schaft einer Schraube ist der gesamte Schraubenbolzen unterhalb des Schraubenkopfes, an dem auch das Schraubengewinde eingebracht ist. Das Gewinde ist jener Teil der Schraube, welcher sich in einer V-förmigen Spirale entlang des Schraubenschaftes wickelt. Über das Gewinde wird die Schraube in das Muttergewinde des Werkstücks eingedreht und verankert sich bei entsprechender Anzugskraft (Drehmoment) fest im Bauteil.

Im Werkstattbetrieb sowie bei Schraubenhändlern und Baumärkten verwenden Fachleute, Anwender und Hobbytüftler gerne auch die folgenden, alternativen Bezeichnungen und Rufnamen für die Zylinderschraube mit Innensechskant:

Innensechskantschraube; Inbus-Schraube; Zylinderkopfschraube; Maschinenschraube; Schraube mit Innensechskant; (Oder fälschlicherweise Imbus-Schraube)
